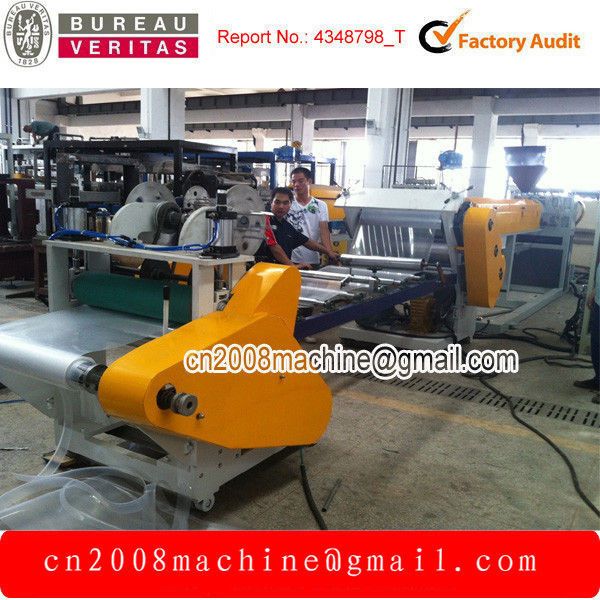

Film-Herstellungs-Maschine der hohen Leistungsfähigkeits-pp. Wegwerf für Plastikschale

Film-Herstellungs-Maschine der hohen Leistungsfähigkeits-pp. Wegwerf für Plastikschale

Schnelles Detail:

Maschinen-Arbeitsvideo: http://youtu.be/dKlrh5LJouA

Kunststoffplatte-Extruder macht PP-/PSblatt. Das fertige Blatt werden für Plastikschalen für Plastikbehälter benutzt

Beschreibung:

Pp.-Filmherstellungsmaschine

1. Vorgehensweise

feeding→extruder→ Filter (ändernder Schirm) →, das bildet (sterben Kopf), → drei Rolle Polier-→edge Ausschnitt (nachdem dem Abkühlen) → drawing→rewinding→inspection→storage

2: Maschine Eigenschaft

1)Die Schraube des Extruders nimmt passendes Verhältnis der Länge und des Durchmessers an.

2) Netter gebildeter Effekt.

3)Gleiche Stärke des Blattes.

4)Die gleiche Fahrgeschwindigkeit.

5)Verwenden Sie die moderne ändernde Nettoausstattung des hydrostatischen Druckes, ohne die Maschine zu stoppen.

6)Bequeme Bedienung und ausgezeichnete Funktion verbessern die Produktions-Leistungsfähigkeit.

7)benutzen Sie die Aluminiumheizung, gut für das Halten von Temperatur.

I: ALLGEMEINE EINLEITUNG

1) Hauptsächlich verwendet, um pp.-, PS- (HÜFTEN), PETkunststoffplatten für Getränkebecher, Eiscremeschalen, Geleeschalen und andere Verpackungsbehälter zu produzieren

2)Breite Max. Sheet: 700mm

3) Blechdicke ist 0.3-2.0mm

4)24 STUNDEN Produktionskapazität ist 3500kg

5) Ertrag: 150kg/hour

6) Gesamtanfangsenergie: 120kw

7)Durchschnittsverbrauch: 80kw

8) Gesamtausmasse: 13m x 2.5m x 2 m

9)Gewicht von Maschine 5 (Tonne)

II: MAIN TEIL DER BLATT-EXTRUDER-MASCHINE

1)Getriebemodell: Hartmetallmodell 250, Geschwindigkeit rato: 14:1 (gemacht im Porzellan Xiaoshan)

2) Schraubendurchmesser: 100mm, L-/Dzuteilungs32:1 (Zhoushan)

3)Drehende Geschwindigkeit der Schraube: 0-90rpm

4)Schraubenmaterial: 38CrMOALA

5)Schraubenwärmebehandlung Nitrierung hardness≥HV85, Tiefe: 0.5-0.7mm

6)Fasswärmebehandlung Nitrierung hardness≥HV950, Tiefe: 0.5-0.7mm

7) Hauptleistungsstärke: 55kw (gemacht im Porzellan)

8)Schraubenheizkraft: 6area x7kw/area=42kw

9)T-Stück Gelenkheizung und Netzänderungsgerätheizkraft ist: 2area x3power/area=6kw

10) T-Würfel Läufer: Kleiderbügelmuster

11)Twürfel Breite: 800mm, Heizungspower=15kw (5area x3 kw/area=15kw)

12)Bewegungsnetz-Änderungsgerät, Leistungsstärke: 2.2kw

III: DREI ROLLEN-TEIL

1)Größe mit drei Rollen: Durchmesser 350x770mm (gemacht im Porzellan)

2) Material mit drei Rollen: Rohr des nahtlosen Stahls No.45, Innenseite von

3)Motor mit drei Rollen: 5.5kw

4)Reduzierungskasten mit drei Rollen: Verhältnis der Geschwindigkeit wpa-120: 120-A

5)Rolle drei vorbildlich: 45degree vereinbaren (das selbe wie oben Bild)

6) Schlag mit drei Rollen: ≤0.011mm

7) ≤Ra 0,025 Oberflächenrauigkeit mit drei Rollen

8) Getriebe mit drei Rollen: eine Rollen-simultane Übertragung der Motorsteuerung drei

9) Geschwindigkeit mit drei Rollen: 20 m/min

IV: (Zugkraft) Teil

1)Gummirolle: Durchmesser180×770mm(Ursprungsort)

2)Zugkraftrolle: Durchmesser180×770mm(gemachtinunsererFabrik)

3)Rückspulenblattrolle: 2 Stücke (Industriestandard)

4)Seitliches Blattrückspulengerät (zwei Seiten): 1 Satz

5)Schneider: 1 Gruppe

6)Motor: 3KW-6

7)Geschwindigkeitsreduzierer 100, Geschwindigkeitsverhältnis: 100-A (JIEPAI, gemacht in Hangzhou)

8)Übergangsrolle und schieben Rollen völlig 7 Stücke

9)Zuggeschwindigkeit: 21 m/min

V: Elektrisches Teil

1) Inverter: 55KW (1 gesetzt), 5.5KW (1 gesetzt), 3.7kw (1set)

2) Inovance-Inverter, hergestellt in Shenzhen)

3)Halbleiterrelais: Lanning (chinesisch-amerikanisches Jointventure)

4)Unterbrecher und Wechselstrom-Kontaktgeber: LS, hergestellt in Südkorea

5)Temperatur: AISET, gemacht in Shanghai

6)Luftfahrtstecker: gemacht in Peking

7)Andere elektrische Komponenten: CHINT, hergestellt in China

8)Thermischer Rohrheizkörpersitz: gemacht in Yueqing, Zhejiang

wir haben auch Fertigungsstraße:
Extruder der Kunststoffplatte 1.MX-700L: Gebrauch, pp., PS-Blatt zu produzieren vom Rohstoff.
thermoforming Maschine 2.CK660-B: Fütterungspp.-, PS-Blatt in dieser Maschine, zum von Schalen zu produzieren, Platten und anderer Plastikbehälter.
Maschine 3.curling: Winden des Randes der Schale. Sie ist entsprechend Ihrer Probe.
stapelnde Maschine 4.cup: Gebrauch, die Schale automatisch zu stapeln. auch Sie können Arbeitskraft beschließen, um die Schalen zu stapeln.
5. Schleifer F650/Zerkleinerungsmaschine: es wird für aufbereitet das überschüssige Blatt verwendet.
6.Mixer: Mischen des neuen Materials und des Wiederverwertungsmaterials
Turm 7.cooling: der Blattextruder MX-700L und MX660-B thermoforming Maschinenbetrieb benötigen das kalte Wasser für das Arbeiten.
8. Plastikschalendeckel, der Maschine herstellt: Gebrauch, Schalendeckel zu produzieren.
Maschine des Drucken 9.cup: Gebrauch, Bild/Entwurf auf der Schale zu drucken.
10. zählend und Verpackungsmaschine: verwenden Sie zur Zählung und zum Verpacken der Schale in der Plastiktasche. auch Sie können Arbeitskraft beschließen, um die Schalen zu zählen und zu verpacken.
11. Luftkompressor: Extruder und thermoforming Betrieb der Maschinen- und Stapelnmaschine benötigen die Luft für das Arbeiten.
